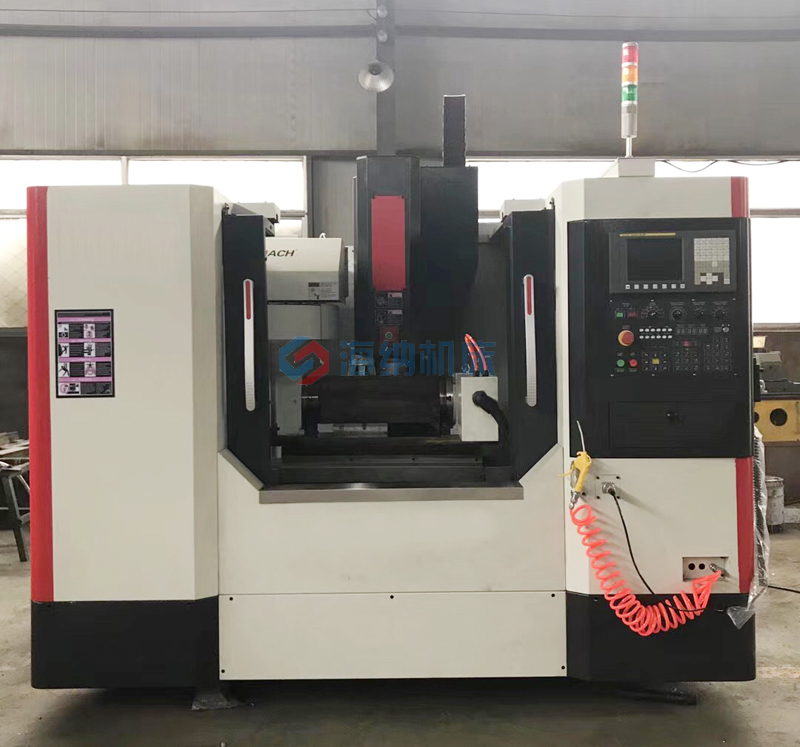

VMC430小型加工中心
三軸采用線性滑軌，具有高剛性、高定位精準、低噪音、低摩擦特性，可做高速位移及或得最佳循圓精度；
主結構鑄件采用高質量的米漢納鑄鐵，組織穩定，永久確保質量；
鑄件經由有限元分析法計算機計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性；
超寬底座及立柱均為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力；
主軸頭內以筋骨強化結構，主軸頭與立柱接觸長度比率適當，提供主軸之穩固支撐；
機臺配有防撞擊裝置，可吸收由工人操作失誤引起的撞擊而產生的振動，使撞擊的損害減至最低，確保原有的精度；
機臺采用油水分離設計，可有效使?jié)櫥团c切削液分離，防止切削液因混合而劣化，影響加工質量；
機臺采用臺灣高精度高剛性高精密主軸，皮帶式主軸剛性強、可靠性高，直結式主軸高速高效高精度、噪聲小、振動低，全面滿足用戶需求；
VMC430小型加工中心詳細參數：
行 程
|
X軸 |
450mm |
|
Y軸 |
300mm |
|
Z軸 |
450mm |
|
主軸端面至工作臺 |
100-550mm |
|
主軸中心至立柱導軌 |
383mm |
|
進 給 |
|
|
X軸快速移動 |
30m/min |
|
Y軸快速移動 |
30m/min |
|
Z軸快速移動 |
20m/min |
|
切削進給 |
1-10m/min |
|
推薦三軸伺服電機扭矩 |
5N.m |
|
工作臺 |
|
|
工作臺面積 |
800×300mm |
|
最大承重 |
300Kg |
|
工作臺面距地面高度 |
約800mm |
|
T型槽 |
3×14×110mm |
|
主 軸 |
|
|
連接形式 |
皮帶式 |
|
轉速 |
8000 rpm |
|
主軸錐孔 |
BT30 |
|
推薦主電機功率 |
3.7KW |
|
精 度 |
|
|
定位精度（JIS標準） |
±0.01mm |
|
重復定位精度（JIS標準） |
±0.005mm |
|
其 它 |
|
|
重量 |
2200Kg |
|
外形尺寸 |
約1950×1850×2100mm |
VMC430小型加工中心詳細配置：
|
序號 |
配置 |
規格明細 |
廠家 |
產地 |
|
1 |
三軸絲桿專用軸承 |
內徑20,外徑47 |
TPI /NTN |
臺灣/日本 |
|
2 |
三軸滾珠絲桿（P3級） |
FD2510 |
啟尖 |
國產 |
|
3 |
三軸滾珠線軌 |
HGH25CA |
上銀/銀泰 |
臺灣 |
|
4 |
主軸 |
皮帶式BT30-100-8000rpm |
丹銓/健椿 |
臺灣 |
|
5 |
打刀缸 |
3.5T |
亞德客/丹銓 |
臺灣 |
|
6 |
三軸伸縮護罩 |
n/a |
海東/弘圳 |
國產 |
|
7 |
容積式自動潤滑系統 |
CLC-1-2L-206 |
|
國產 |
|
8 |
三軸鎖緊螺帽 |
YSF M20*1.5P |
|
臺灣 |
|
9 |
三軸聯軸器 |
D&Y10 C55L78 |
|
國產 |
|
10 |
地腳螺栓承座+地腳螺栓+螺帽 |
n/a |
n/a |
國產 |
|
可選配置 |
||||
|
1 |
三軸滾珠螺桿（C3級） |
R25-16K3-FDC |
上銀/銀泰 |
臺灣 |
|
2 |
三軸滾柱線軌 |
RGH25CA |
上銀/銀泰 |
臺灣 |
|
3 |
刀庫 |
圓盤式BT30-16T |
盛鈺/岡田/圣杰 |
臺灣 |
|
4 |
刀庫 |
斗笠式BT30-12T |
盛鈺/岡田/圣杰 |
臺灣 |
|
5 |
主軸 |
直結式BT30-100-12000rpm |
/丹銓/健椿 |
臺灣 |
|
6 |
鈑金 |
n/a |
|
國產 |
|
7 |
螺旋排屑機 |
n/a |
|
國產 |
