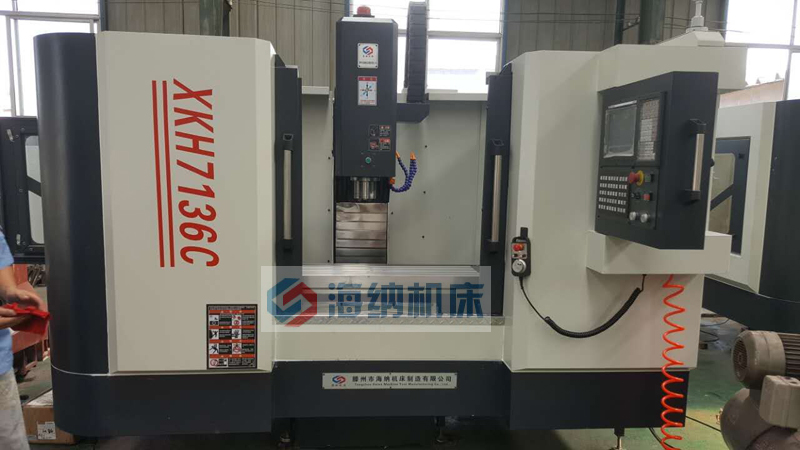

XH7136立式加工中心
時間:2018-05-15來源:未知 作者:admin
適用于中,小型零件的高精,高效自動加工。
主要結構特點:
1.床身式結構;
2.高速主軸單元,變頻無級調速;
3.工作臺y,z向為寬矩形導軌,x,y,z三向?qū)к壋纛l淬火,精密磨削;
1, 底座,立柱,工作臺,中滑座,升降滑座等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性,為機床性能的穩定性提供了保障。2,采用高速,高精度,高剛性主軸單元,承載能力強,最高轉速可達8000rpm;
3,工作臺X 向行程達900 mm,Y,Z向?qū)к壘鶠閷捑匦位瑒訉?dǎo)軌,并經超音頻淬火及精密磨削�；瑒訉�(dǎo)軌面精密刮研,并貼覆復合PTFE材料,配合自動強制潤滑,減小進給運動的磨擦阻力,減小低速爬行,提高機床精度壽命。
4,X,Y,Z三方向進給均采用高精度,高強度滾珠絲杠,伺服電機驅動,確保機床的定位精度。
5,導軌,滾珠絲杠采用防護裝置,保證絲杠和導軌的清潔,確保機床傳動及運行精度6,Z向加配重塊平衡裝置,保證主軸升降運動平穩,順暢。
7,電動潤滑裝置可對縱,橫,垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
8,機床操作系統通過支臂懸掛在機床的右上方,符合人體工程學原理,操作箱可旋轉一定角度,操作方便,可靠。
3,工作臺X 向行程達900 mm,Y,Z向?qū)к壘鶠閷捑匦位瑒訉?dǎo)軌,并經超音頻淬火及精密磨削�；瑒訉�(dǎo)軌面精密刮研,并貼覆復合PTFE材料,配合自動強制潤滑,減小進給運動的磨擦阻力,減小低速爬行,提高機床精度壽命。
4,X,Y,Z三方向進給均采用高精度,高強度滾珠絲杠,伺服電機驅動,確保機床的定位精度。
5,導軌,滾珠絲杠采用防護裝置,保證絲杠和導軌的清潔,確保機床傳動及運行精度6,Z向加配重塊平衡裝置,保證主軸升降運動平穩,順暢。
7,電動潤滑裝置可對縱,橫,垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
8,機床操作系統通過支臂懸掛在機床的右上方,符合人體工程學原理,操作箱可旋轉一定角度,操作方便,可靠。
●床身式結構；
●配置高速、高精度銑床頭；
●工作臺Y、Z向為寬矩形導軌，X、Y、Z三向?qū)к壗?jīng)超音頻淬火，精密磨削；
●自動潤滑。
XK7136C數控銑床主要配置
|
標準配置
|
選擇配置
|
|
KND-1000M數控系統
|
HNC-18i/21md或GSK983M數控系統
|
XK7136C數控銑床主要技術參數
|
項 目
|
單位
|
技術參數
|
|
X軸行程
|
mm
|
900
|
|
Y軸行程
|
mm
|
400
|
|
Z軸行程
|
mm
|
500
|
|
主軸端面至工作臺面距離
|
mm
|
100-600
|
|
主軸中心至立柱導軌面距離
|
mm
|
460
|
|
快速移動（X/Y/Z）
|
mm/min
|
8000/8000/6000
|
|
切削進給速度
|
mm/min
|
1-2000
|
|
工作臺尺寸
|
mm
|
1250×360
|
|
工作臺最大承重
|
kg
|
400
|
|
工作臺T型槽數/寬度/間距
|
|
3/18/80
|
|
主軸轉速范圍
|
r/min
|
8000
|
|
主軸電動機功率
|
kW
|
5.5/7.5
|
|
主軸孔錐度
|
|
BT40
|
|
定位精度
|
mm
|
0.015
|
|
重復定位精度
|
mm
|
0.01
|
|
機床凈重
|
kg
|
3300
|
|
外形尺寸
|
mm
|
2220×1850×2350
|
